一、硬件连接（最简单：直连或交换机）
适用：Q03UDE/Q04UDE、FX5U、R 系列、L 系列（带网口）
用普通网线（直通线）：
直连：Pro‑face 网口 ↔ PLC 网口
组网：两者都接同一交换机
确认：
PLC 以太网灯（link/ACT）闪烁
触摸屏网口灯亮
二、三菱 PLC 侧设置（GX Works2/3，关键！）
1. Q 系列（内置以太网，推荐 MELSOFT 连接）
打开 GX Works2/3 → 打开工程 → PLC 参数
左侧选：内置以太网 → 基本设置
IP 地址：
192.168.1.10（示例，不要和 HMI 重复）子网掩码：
255.255.255.0网关：可不填（同网段）
切换到：MELSOFT 连接（不要选 MC 协议，除非多第三方设备）
✅ 勾选：允许 RUN 中写入
端口：默认 401H（1025）
（重要）关闭用户认证（否则 HMI 连不上）：
GX Works3：视图 → 安全性强化模式切换 → 禁用
下载参数到 PLC → 断电重启 PLC
2. FX5U/R 系列（SLMP 协议）
GX Works3 → 模块参数 → 以太网端口
基本设置：
IP：
192.168.1.10掩码：
255.255.255.0对象设备连接配置 → 搜索并添加 SLMP
协议：UDP
端口：1025（固定）
下载参数 → 重启 PLC
三、Pro‑face 触摸屏侧设置（GP‑Pro EX，最核心）
1. 新建工程并选择 HMI 型号
打开 GP‑Pro EX → 新建工程
选择你的 HMI 型号（如 GP‑4502W、ST‑3000 等）
2. 添加 PLC 设备（选择正确驱动，选错必不通）

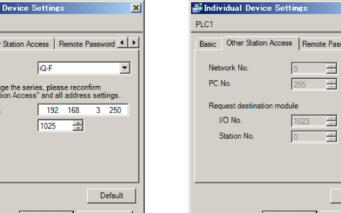

菜单：工程 → 系统设置 → 外部设备 / PLC → 新增
制造商：Mitsubishi Electric Corporation
系列（按 PLC 选，非常关键）：
QnU 内置以太网（MELSOFT）→ Q Series QnU CPU Ethernet
Q/L 系列 MC 协议 / QJ71E71 → Q/QnA Series Ethernet（TCP/MC）
FX5U/R 系列 → iQ‑R/F Ethernet（SLMP Client）
3. 通讯参数配置（必须和 PLC 一致）
以 **QnU MELSOFT（最常用）** 为例：
以太网端口：Ethernet1
PLC IP 地址：
192.168.1.10（和 PLC 完全一样）协议：TCP
打开方式：MELSOFT 连接
源端口：
401H（十进制 1025）数据代码：二进制
✅ 允许 RUN 中写入：勾选
4. 设置触摸屏本机 IP（同网段）
系统设置 → 显示器 → 网络
IP：
192.168.1.11（和 PLC 同网段，不要冲突）掩码：
255.255.255.0
四、下载工程到 HMI 并运行
网线连电脑与触摸屏（或同交换机）
GP‑Pro EX → 传输 → 发送工程
选择触摸屏 IP（
192.168.1.11）→ 下载下载完成 → 重启触摸屏
五、通讯测试（最简单：放一个按钮 + 一个数值）
新建画面：
位按钮：地址 M0（三菱 M 区）
数值显示：地址 D100
运行 HMI：
按钮能点动 → 通讯正常
PLC 侧监控 M0/D100 能被 HMI 改写 → 完全正常
六、常见不通原因（90% 都在这里）
IP 不在同一网段：PLC 192.168.1.X，HMI 必须也是 192.168.1.X
PLC 用户认证没关：GX Works 里禁用安全认证
驱动选错：QnU 选了 MC 协议驱动，或 FX5U 选了 Q 系列驱动
端口不一致：MELSOFT 必须 401H；SLMP 必须 1025
防火墙拦截：电脑 / PLC / 交换机防火墙关闭
没重启：PLC 和 HMI 改完参数必须重启
七、推荐组合
PLC：Q03UDE / FX5U
PLC IP：
192.168.1.10HMI IP：
192.168.1.11协议：QnU 用 MELSOFT（TCP:401H）；FX5U 用 SLMP（UDP:1025）
